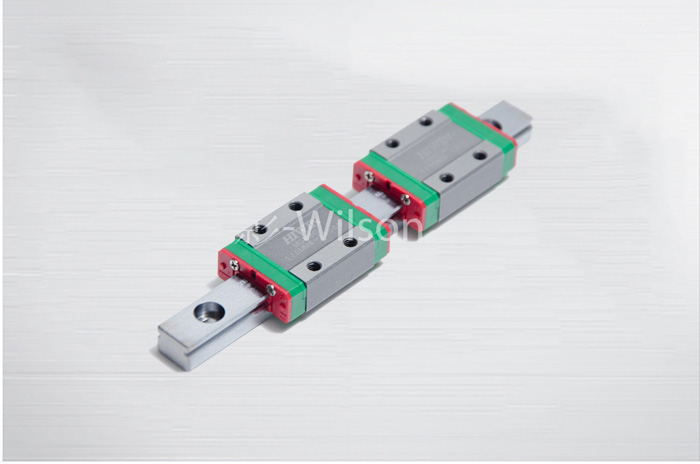

滾動直線導軌副主要由導軌、滑塊、滾動體、保持器和端蓋五大部分組成。導軌為支承部件,安裝于工作機上;滑塊作為移動部件,安裝于導軌部件上;滾動體放置在軌道外側軌道面與滑塊內側軌道面之間,保持器安裝于各滾動體之間,等間距地隔開各滾動體,端蓋則位于滑塊得兩端,起到防塵去屑的作用。
工作中,滑塊沿導軌做往復的直線運動,位于導軌外側兩軌道面與滑塊內側軌道面之間的滾動體在保持器的維持下,在滾道內進行連續的循環運動,從而使滑塊與導軌之間通過滾珠的純滾動來實現滑塊與導軌間的相對運動。滾動直線導軌副是一種新型的作相對往復直線運動的滾動支承,以導軌和滑塊間的滾動體滾動來避免導軌與滑塊的直接接觸,以滾動磨擦代替了滑動磨擦。滾動直線導軌的摩擦系數為滑動導軌的1/50左右,這不僅可以提高滑塊的運動速度、保證了滑塊的運動精度,同時還延長了滾動直線導軌副使用壽命。
